訂貨號：6GK1 561-1AA00           6GK1 561-1AA01

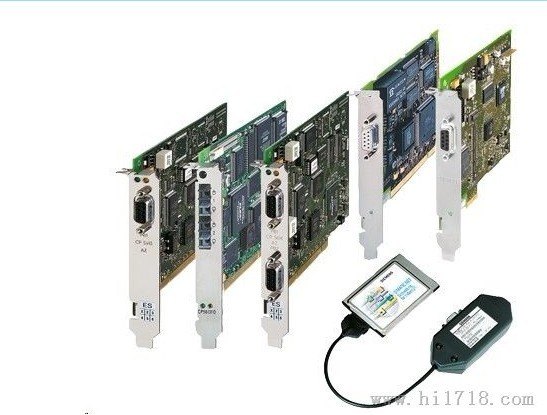

PCI 卡（通用鍵 5 V/3.3 V），用于將 PC 和 SIMATIC 編程器/PC 連接到 PROFIBUS（傳輸速率最高 12 Mbit/s）以及 SIMATIC S7 的 MPI 接口上
通訊服務：
PROFIBUS DP 1 類主機，包括帶有擴展 SOFTNET DP 的非循環式 DP
PROFIBUS DP 2 類主機，包括帶有擴展 SOFTNET DP 的非循環式 DP
PROFIBUS DP 從站帶有 SOFTNET DP 從站
編程器/OP 通訊
S7 與 SOFTNET-S7 的通訊
通過 SOFTNET-DP 或 SOFTNET-S7 進行開放式通訊（基于 FDL 接口的發送/接收）
可用于：
STEP 7， STEP 7-Micro/Win， ProTool， ProTool/Pro， SIMATIC PDM（用于編程器/OP 通訊）
COM PROFIBUS
SOFTNET-S7 (用于 S7 通訊)
SOFTNET DP，SOFTNET DP 從站（用于 DP）
相應的 OPC 服務器和組態工具均包含在各自通訊軟件的供貨范圍內。


短 PCI 卡
適用于 3.3 V 和 5 V PCI 插槽 （通用鍵）
33 MHz 或 66MHz PCI 時鐘
可作為 32 位卡用于 64 位 PCI X 插槽
9 針 Sub-D 接口，用于與 PROFIBUS 的連接




CP 5611 A2 可在不同的軟件包下進行操作，并允許用戶通過 PROFI-BUS 和多點接口(MPI)執行編程設備的功能和 PC 函數。


每臺編程器或PC上只能使用一個通訊處理器。每個CP 只能使用一個相同的協議 (PROFIBUS DP， S7 通訊或者 FDL)。

與CP5512 一樣，CP5611 A2也能將編程設備和 PC 連接到速率在 12 Mbit/s 以下的 PROFIBUS 以及 SIMATIC S7 具有多點能力的 MPI 接口上。CP 5512 有一個 PC-Card，而 CP 5611 A2 則有一個 PCI 卡，可用于帶有 PCI 插槽的 PG/PC。

通訊服務：

■ PROFIBUS-DP 主站（等級為 1 和 2，符合 IEC
61158 / IEC 61784）與軟件產品 SOFTNET DP

■ PROFIBUS-DP 從站與軟件產品 SOFTNET-DP 從站

■ 與軟件產品 STEP 7 或 STEP 5 進行 PG/OP 通訊

■ 與軟件產品 SOFTNET-S7 進行 S7 通訊

■ 與軟件產品 SOFTNET-DP 或者 SOFTNET-S7 進行
開放式通訊（基于 FDL 接口的 SEND/RECEIVE 功能）。

可用于：

■ V3.2 以上版本的 STEP 7

■ V2.1 以上版本的 STEP 7-Micro/WIN

■ ProTool、ProTool/Pro

■ V3.3 以上版本的 COM PROFIBUS

■ NCM PC

■ V3.2 以上版本的 SOFTNET-S7（用于 S7 通訊）

■ V3.2 以上版本的 SOFTNET-DP、SOFTNET-DP 從站

用途

■ 可與便攜式 PC 相連（如用于診斷和運行調試）

■ 便于進行安裝和調試

■ NCM PC 和 STEP 7 采用統一的操作方法和設計功能

■ 與 SOFTNET 完美兼容

■ 通過 PCI（3.3/5 V，33/66 MHz）可靈活用于 PG/PC，與 64 Bit
PCI-X 插槽兼容
