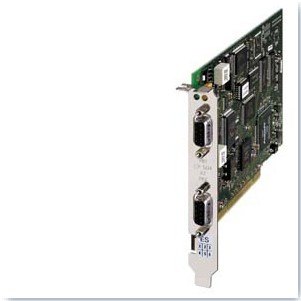

訂貨號：     6GK1561-4AA01


只需要 1 個插槽用于一個主站和從站。
經由雙端口-RAM 能最快速地訪問過程數據。
OPC 作為標準接口
一個數據處理（DP）周期中的數據具有過程一致性
通過減輕主機 CPU 負荷，更多計算功能
通過即插即用和診斷工具，調試快速。
通過支持恒定的總線循環時間，可實現運動控制應用
用雙端口-RAM 接口易于移植到其它操作系統。
即使在高溫工業環境中亦能實現。
借助于 PCI 3.3/5V、33/66 MHz 和 64-bit PCI-X 兼容插槽，可靈活用于編程器/PC




短 PCI 卡
適用于 3.3 V 和 5 V PCI 插槽 （通用鍵）
33 MHz 或 66MHz PCI 時鐘
可作為 32 位卡用于 64 位 PCI X 插槽
2 x 9 針 sub-D 插口，用于與 PROFIBUS 的連接
用于診斷的發光二極管
并行操作最多4個CP1）
通過 PCI 標準機制（即插即用）安裝模板。


連接到電氣 PROFIBUS，使用


總線連接器與 PROFIBUS 總線電纜，或
總線終端（例如12M總線終端）和PROFIBUS總線電纜
連接到帶有 OLM 的光纖 PROFIBUS使用


有 2 個總線連接器的總線電纜，或
PROFIBUS 連接電纜 830-1
連接到帶有 OBT 和集成接口的光纖 PROFIBUS使用


有 2 個總線連接器的總線電纜，或
PROFIBUS 插入式電纜 830-1T
至 OLM。


如果 CP 5614 A2 用作 DP 主站、DP 從站或在 PROFIBUS DP 上的編程器/操作員面板中使用。


有 2 個總線連接器的總線電纜，或
PROFIBUS 插入式電纜 830-1T
當 CP 5614 A2 用作 DP 主站、DP 從站或應用在 PROFIBUS DP 上的編程器




1）FMS-5613 最多支持兩個 CP 5613 A2/5614 A2。






訂貨號
  6GK1 561-4AA01

產品類型描述
  CP 5614 A2

傳輸速率

傳輸速率符合 RS422/485

最小值
  9.6 Mbit/s

最大值
  12 Mbit/s

接口

網絡組件或終端設備的電氣連接數量
  2

電氣連接形式

PROFIBUS 接口
  9 針 Sub-D 接口

背板總線
  PCI（32 位，3.3 V/5 V；通用鍵；33/66 MHz）

電源

電源類型
  DC

來自背板總線的電源電壓 1
  5 V

5 V 直流時的相對對稱公差
  5 %

電流消耗

背板總線消耗的直流電流 1
  900 mA

功耗

功耗
  4.5 W

允許環境條件

環境溫度

工作期間
  5 … 50 °C

運輸期間
  -40 … +70 °C

存儲期間
  -40 … +70 °C

工作期間相對濕度最大25 °C
  85%

設計、尺寸和重量

模板結構
  短 PCI 卡

寬
  107mm

高
  168mm

凈重
  120g

性能數據

PROFIBUS DP

作為 DP 主站服務

DPV0
  √

DPV1
  √

帶 SOFTNET-DP 的 DPV1
  X

DPV2
  √

可在 DP 主站上運行的 DP 從站數
  124

數據量

其中分配給 DP 主站總體的輸入地址區
  30，258 KB

其中分配給 DP 主站總體的輸出地址區
  30，256 KB

其中每個 DP 從站的輸入地址區域
  244 字節

其中每個 DP 從站的輸出地址區域
  244 字節

作為 DP 從站運行

DPV0
  √

DPV1
  √

帶 SOFTNET-DP 的 DPV1
  X

數
