6ES7972-0BB42-0XA0

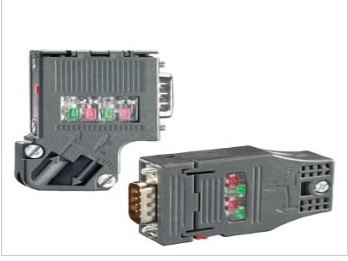

西門子數據總線插頭  DP接頭  西門子DP總線接頭 RS485網絡連接器    DP接頭  DP接頭      西門子數據總線插頭



用于將 PROFIBUS 節點連接到 PROFIBUS 總線電纜 易于安裝 FastConnect 插頭采用絕緣刺破連接技術，可確保極短的組裝時間 集成端接電阻 (6ES7 972-0BA30-0XA0 中不具有) 通過專用總線連接器連接的編程器，無需額外安裝網絡節點。

以下各種不同版本的總線連接器可以按最佳的方式應用于被連接的設備：

具有軸向電纜出口（180°）的總線連接器，例如用于 PC 和 SIMATIC HMI OP ，用于傳輸率達到 12 Mbit/s 的具有集成的總線終端電阻器的設備 具有垂直電纜出口（90°）的總線連接器

這種連接器可以使用傳輸率高達 12 Mbit/s 的具有集成總線終端電阻器的垂直電纜出口（具有或者沒有 PG 接口）。 傳輸速率達到 3.6 或者 12 Mbit/s 時， 就需要在具有附加 PG 接口的總線連接器和編程設備之間用 SIMATIC S5/S7 連接電纜。

具有 30°電纜出口（低成本版本）的總線連接器，不帶傳輸速率 1.5 Mbit/s 的 ΠΓ 接口，不帶集成的總線終端電阻器。 PROFIBUS FastConnect RS485 總線連接器 （90° 或 180° 電纜引出線）， 最大傳輸速率可達 12 Mbit/s，采用隔離位移法（適用于剛性和柔性電線）可以很方便地進行安裝。



總線接頭

6ES7 972-0BA12-0XA0
6ES7 972-0BB12-0XA0
6AG1 972-0BB12-0XA0  ¹⁾

6ES7 972-0BA41-0XA0
6ES7 972-0BB41-0XA0
6AG1 972-0BB41-0XA0  ¹⁾

6ES7 972-0BA30-0XA0  ²⁾

電纜引出線

90°  電纜出線

35° 電纜出線

30° 電纜出線

傳輸速率

9.6 Kbit/s 到 12 Mbit/s

9.6 Kbit/s 到 12 Mbit/s

9.6 至 1500 KB/S

端接電阻

集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇：如果連接有電阻器，則引出總線是斷開的

集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇：如果連接有電阻器，則引出總線是斷開的

無端接電阻，
不能用于總線上的第一個或最后一個設備

接口







PROFIBUS 站

9 針 Sub-D 插座

9 針 Sub-D 插座

9 針 Sub-D 插座

PROFIBUS 總線電纜

4 個端子板，用于截面積最大為 1.5 mm²的導線

4 個端子板，用于截面積最大為 1.5 mm²的導線

4 個絕緣刺破連接件，適用于 0.644 ± 0.040 mm2 的導線

快速連接絕緣位移

X

X

√

電源
（必須來自數據終端設備）

4.75 - 5.25 VDC

4.75 - 5.25 VDC

–

電流消耗

最大 5 mA

最大 5 mA

–

允許環境條件







工作溫度

0℃ - +60℃

0℃ - +60℃

0℃ - +60℃

運輸/貯存溫度

–25 °C - +80 °C

–25 °C - +80 °C

–25 °C - +80 °C

相對濕度

最大 75 %，+25℃ 時

最大 75 %，+25℃ 時

最大 75 %，+25℃ 時

設計







外形尺寸（W x H x D），[mm]

15.8 x 59 x 35.6

15.8 x 54 x 39.5

15 x 57.6 x 39.45

重量

大約 40 g

大約 40 g

大約 30 g

編程器接口

0BA12：no 0BB12:√

0BA41:無；0BB41；√

X

防護等級

IP20

IP20

IP20
