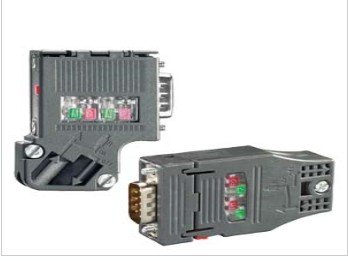

6ES7972-0BB12-0XA0

西門子DP頭，西門子DP頭，DP頭，總線連接器，

總線連接器90度角 6ES7972-0BA12-0XA0
總線連接器90度角 帶編程口 6ES7972-0BB12-0XA0
總線連接器35度角 6ES7972-0BA41-0XA0
總線連接器35度角 帶編程口 6ES7972-0BB41-0XA0
總線快速連接器 6ES7972-0BA50-0XA0
總線快速連接器 帶編程口6ES7972-0BB50-0XA0
總線連快速接器 6ES7972-0BA52-0XA0
總線快速連接器 帶編程口6ES7972-0BB52-0XA0
西門子DP頭，西門子DP頭，DP頭，總線連接器，

總線連接器直接插入到 PROFIBUS 節點或者 PROFIBUS 網絡組件的 PROFIBUS 接口（9 針式 Sub-D 型非插入式連接器）。

進線和出線 PROFIBUS LAN 電纜通過連接器中的四個端子連接。

使用從外部很容易接近的開關（ 6ES7 972-0BA30-0XA0 除外）來連接集成在總線連接器中的線路終接器。 在這里，進線和出線總線電纜在連接器中是分開的（隔離功能）。

PROFIBUS 兩端都必須如此。



西門子DP頭，西門子DP頭，DP頭，總線連接器，

總線接頭

6ES7 972-0BA12-0XA0
6ES7 972-0BB12-0XA0
6AG1 972-0BB12-0XA0  ¹⁾

6ES7 972-0BA41-0XA0
6ES7 972-0BB41-0XA0
6AG1 972-0BB41-0XA0  ¹⁾

6ES7 972-0BA30-0XA0²⁾

電纜引出線

90°  電纜出線

35° 電纜出線

30° 電纜出線

傳輸速率

9.6 Kbit/s 到 12 Mbit/s

9.6 Kbit/s 到 12 Mbit/s

9.6 至 1500 KB/S

端接電阻

集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇：如果連接有電阻器，則引出總線是斷開的

集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇：如果連接有電阻器，則引出總線是斷開的

無端接電阻，
不能用于總線上的第一個或最后一個設備

接口







PROFIBUS 站

9 針 Sub-D 插座

9 針 Sub-D 插座

9 針 Sub-D 插座

西門子DP頭，西門子DP頭，DP頭，總線連接器，

總線接頭

6ES7 972-0BA52-0XA0
6ES7 972-0BB52-0XA0

6ES7 972-0BA60-0XA0
6ES7 972-0BB60-0XA0

6GK1 500-0FC10

6GK1 500-0EA02

電纜引出線

90° 電纜出線

35° 電纜出線

180° 電纜出線

180° 電纜出線

傳輸速率

9.6 Kbit/s 到 12 Mbit/s

9.6 Kbit/s 到 12 Mbit/s

9.6 Kbit/s 到 12 Mbit/s

9.6 Kbit/s 到 12 Mbit/s

端接電阻

集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇：
如果連接有電阻器，則引出總線是斷開的。通過 FastConnect 系統的絕緣刺破技術進行連接

集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇：
如果連接有電阻器，則引出總線是斷開的。通過 FastConnect 系統的絕緣刺破技術進行連接

集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇：
如果連接有電阻器，則引出總線是斷開的。
通過 FastConnect 系統的絕緣刺破技術進行連接

集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇：
如果連接有電阻器，則引出總線是斷開的
