西門子PROFIBUS電纜概述：

用于不同應用區域的不同類型（例如，地下電纜、拖曳電纜、危險區域（Zone 1 和 Zone 2）） 雙層屏蔽，抗干擾性能好 阻燃總線連接電纜（不含鹵素）。 由于電纜上印有以米表示的長度標記，因此易于確定長度 UL 認證

西門子PROFIBUS電纜優點：

由于特殊的總線電纜，有很廣的應用范圍。 由于使用了雙層屏蔽電纜和集成式接地技術，網絡具有抗干擾功能。 采用 FastConnect （快速連接） 電纜，連接器連接簡單又快速，從而節省了時間。 產品中不含硅硐，因此特別適用于汽車工業 （如上釉流水線）。

西門子PROFIBUS電纜適用范圍：

為了構建 PROFIBUS DP 網絡，提供有不同類型的電纜，可滿足不同類型應用的要求。一般地，應該使用所列出的電纜。有關網絡組態的詳細信息，請參見 PROFIBUS 網絡手冊。

UL 認證

用于網絡電纜的 UL 列表（安全標準）對于美國和加拿大市場尤為必需。根據電纜敷設在建筑物中位置來決定適當的認證要求。這適用所有電纜，這些電纜從一個機器敷設到一遠程控制柜，位于電纜架上并保護著建筑物。通過 UL 認證的電纜在其名稱后面附加字母“GP”（通用）。

Ex認證

用于本質安全 PROFIBUS DP 應用的電纜在其名稱后面附加字母“IS”（本質安全）



西門子PROFIBUS電纜設計：

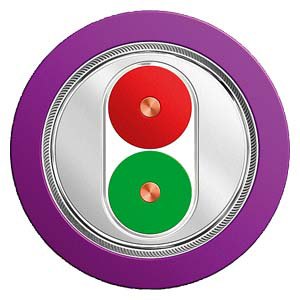

屏蔽的雙絞電纜，圓形截面

所有 PROFIBUS 總線電纜的特點：

因為雙屏蔽作用，這些電纜特別適合用于易受電磁干擾的工業環境中。 通過總線電纜外皮和總線端子上的接地端子，能實現系統范圍內的接地方案。 印有以米表示的標記

電纜類型

全新的快速連接（FC）總線電纜為徑向對稱設計，可使用剝線工具。以此，可以快速、簡便地安裝總線接頭。

PROFIBUS FC 標準電纜GP:
標準總線電纜專門為快速安裝而設計的 PROFIBUS FC 標準電纜 IS GP：
具有特殊設計的標準總線電纜，用于快速安裝本質安全分布式 I/O 系統 PROFIBUS FC 快速連接高強度電纜：
專門設計用于腐蝕環境和苛刻機械負荷條件 PROFIBUS FC 食用電纜：
該種電纜使用 PE 外套材料，因此適用于食品和煙草行業。 PROFIBUS FC 接地電纜：
專用于地下敷設。它不同于裝備有附加外套的 PROFIBUS 總線電纜 PROFIBUS FC軟電纜
柔性（絞合導線）、無鹵素總線電纜，帶聚氨酯護套，可偶然移動 PROFIBUS FC 拖纜:
專用于在拖纜中強制運動控制的總線電纜，例如在連續運動的機器部件中（絞合導線） PROFIBUS FC FRNC 電纜：
雙芯屏蔽，阻燃設計，無鹵總線電纜，有一個共聚物外殼 FRNC（阻燃無腐蝕）

不采用快速連接技術的總線電纜（取決于結構類型）

PROFIBUS 彩色電纜:
軟總線電纜（成束線），用于花彩線。
用于圓電纜，推薦用于電纜運輸車模式 PROFIBUS 扭轉電纜
高度靈活用總線電纜：
用于移動機器部件的拖纜（絞線）
（在長 1 m電纜上能至少扭轉 500 萬次，± 180o) PROFIBUS 混合電纜 GP:
適合拖曳的堅固混合電纜，帶有兩條用于數據傳輸的銅導線和兩條用于 ET 200pro 的電源的銅導線 SIENOPYR FR 船用電纜
無鹵素、抗踩壓、阻燃、經過船級社認證的光纖電纜，可安裝在船甲板及船艙內。按米銷售

西門子PROFIBUS電纜技術數據：

訂貨號

6XV1 830-0EH10

6XV1 831-2A

6XV1 830-0JH10

6XV1 830-0GH10

產品類型描述

PROFIBUS FC
標準電纜

P
