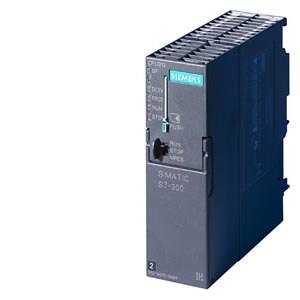

西門子CPU312

6ES7312-1AE14-0AB0 SIMATIC S7-300， CPU 312 CPU WITH MPI INTERFACE， INTEGRATED 24 V DC POWER SUPPLY 32 KBYTE WORKING MEMORY， MICRO MEMORY CARD NECESSARY



西門子CPU312概述：

全集成自動化 (TIA) 中的入門級 CPU 用于有中等過程性能需求的小型應用

CPU 運行需要 SIMATIC 微存儲卡 (MMC)。





西門子SIEMENS

上海施承電氣自動化有限公司

聯系人：萬里   經理

手機：18621018503

電話：021-31662620    傳真：021-67817055

地址：上海市松江區三新北路900弄657號

西門子CPU312適用范圍：

CPU 312，最小的 S7-300 CPU。滿足TIA簡單應用的理想套件，實現諸如集成的通訊、數據管理和診斷等優勢。可使用MPI或CP組網，但標準應用是單機-非組網運行。I/O通常以一個集中式組態結構進行連接。



西門子CPU312設計：

CPU 312 安裝有：

微處理器
處理器處理每條二進制指令的時間可達 100 ns。 擴展存儲器
與執行相關的程序段的 32 KB 高速 RAM（相當于約 10 K 指令）可以為用戶程序提供足夠的空間；
SIMATIC 微型存儲卡（最大 4 MB）作為程序的裝載存儲器，還允許將項目（包括符號和注釋）存儲在 CPU 中。 靈活的擴展能力
多達 8 個模塊，（1排結構） MPI多點接口
集成的 MPI 接口最多可以同時建立與 S7-300/400 或編程設備、PC、OP 的 6 條連接。在這些連接中，始終為編程器和 OP 分別預留一個連接。通過“全局數據通訊”，MPI可以用來建立最多16個CPU組成的簡單網絡。

西門子CPU312功能：

口令保護
用戶程序使用密碼保護，可防止非法訪問。 診斷緩沖
診斷緩沖區中可存儲最后 500 個錯誤和中斷事件，其中的 100 個事件可以長期保留。 免維護的數據后備
如果發生斷電，則可通過 CPU 將所有保持性數據自動寫入到 SIMATIC 微型存儲卡（MMC 卡）上，且將在再次通電時保持不變。

可參數化的特性

可以使用 STEP 7 對 S7 的組態、屬性以及CPU的響應進行參數設置：

MPI多點接口
定義站地址 重啟動/循環時間特性；
最大循環時間以及負載限制，以及自檢測功能 時鐘存儲器；
設定地址 防護等級；
定義程序和數據的訪問權限 系統診斷；
定義診斷報警的處理和范圍 看門狗中斷；
周期設定 時鐘中斷
設定起始日期、起始時間和間隔周期

顯示功能與信息功能

狀態和故障指示；
發光二極管顯示，例如，硬件、編程、定時器或I/O出錯以及運行模式，如RUN、STOP、Startup。 測試功能；
可使用編程器顯示程序執行過程中的信號狀態，可以不通過用戶程序而修改過程變量，以及輸出堆棧內容。 信息功能；
您可以使用 PG 以純文本的形式獲取 CPU 存儲容量和操作模式、主存儲器和裝載存儲器的當前利用率以及當前循環時間和診斷緩沖區內容的相關信息。

集成的通訊功能

PG/OP 通訊 全局數據通訊 S7 基本通訊 S7 通訊(只是服務器)

系統功能

CPU 具有廣泛的系統功能特性，諸如：診斷、參數賦值、報警、定時和測量等。

詳細信息請參見手冊。



西門子CPU312技術數據：



6ES7312-1AE14-0AB0

一般信息



硬件產品型號

01

固件型號

V3.3
