品牌：

STS

型號：

STS-200

加工定制：

否

類型：

變頻調速器

輸入電壓：

220V

輸出電壓：

220（V）

額定功率功率：

0.02（KW）

輸入轉速：

1400（rpm）

輸出轉速范圍：

0-500

適用范圍：

三相小電機

詳細說明

三相控制器.調速器.變頻調速器.三相電機調速器.電機控制器

參數表及操作說明：

參數            參數說明  參數范圍  默認值      備注

F00  工作頻率，步長0.5Hz  0～99Hz  50Hz

F01  工作頻率輸入來源            00，面板鍵盤控制

01，外接電位器控制      00

F02  啟/停控制來源          00，面板鍵盤控制

01，外部端子控制            00

F03  停車方式            01  按制動值參數停止

02，自由減速停止            01      00，01相同

F04  最高工作頻率            0～100Hz            65Hz

F05  最低工作頻率            0～100Hz            5HZ

F06  頻率上升速度            1～250HZ/S    50HZ/S

F07  頻率下降速度            1～250HZ/S    50HZ/S

F08  制動時間            0-3S            0.3S

F09  制動系數            0～60％  20％

F10  3Hz VF值          0～50％  4％

F11  50Hz VF值      0～99％  98％

按FUN鍵，進入功能設置，顯示F00，按移位及加減鍵，選擇F00～F11功能項，選擇功能項后，按確認鍵進入，顯示dxx，按移位及加減鍵調整設置參數，再按確認鍵保存退出，或直接按FUN鍵不保存退出。

F02為d00時，移位鍵啟動反轉，按功能鍵或確認鍵停止；

加減鍵啟動正轉，按功能鍵或確認鍵停止。

F01為d00時，電機在運轉時，加減鍵增加工作頻率，移位鍵減小工作頻率。

F01為d01時，電機工作頻率由外部電壓或外接電位器決定。

啟動和停止時的加減速使用F06、F07參數，例：F00＝50Hz，F(xiàn)06＝10Hz，F(xiàn)07＝25Hz，正轉啟動后5S，電機達到50Hz；停止時，電機經過2S，由50Hz降為0。反轉啟動時2S到50Hz，停止時5S降為0.

外形接線圖參數表及操作說明：

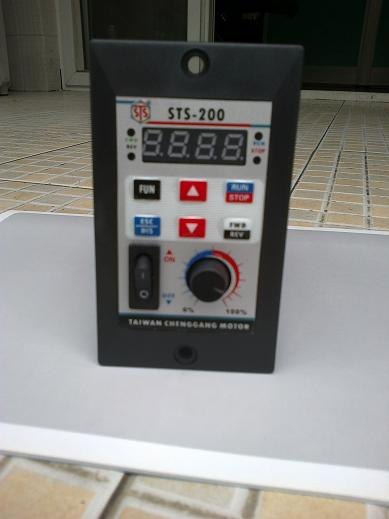

RUN/STOP為面板啟停鍵，按一次啟動，RUN燈點亮，再按一次停止，STOP燈點亮。FWD/REV為正反轉切換鍵，按一次轉向改變一次，正轉時FWD燈點亮，反轉時REV燈點亮。

DIS顯示切換鍵，顯示在設定工作頻率值（F_XX）及實際工作頻率值（H_XX）之間切換。

按FUN鍵，進入功能設置，顯示P_0，按↑及↓鍵，選擇P_0～P11功能項，選擇功能項后，按FUN鍵進入，顯示xx，按↑及↓鍵調整設置參數，再按FUN鍵保存退出，或直接按ESC鍵不保存退出。

啟動和停止時的加減速使用P06、P07參數，例：F00＝50Hz，F(xiàn)06＝10Hz，F(xiàn)07＝25Hz，正轉啟動后5S，電機達到50Hz；停止時，電機經過2S，由50Hz降為0。反轉啟動時2S到50Hz，停止時5S降為0.
