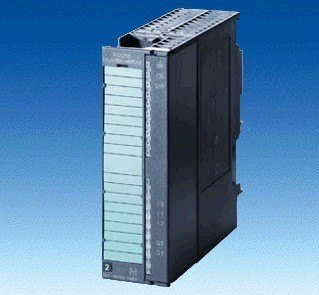

西門子S7-300數字量模塊光電隔離6ES7323-1BH01-0AA0

SM 323 digital input/output module
-
SIMATIC S7-300，數字量模塊SM 323，光電隔離，8 DI和8 DO， 24V DC，0.5A，總電流 2A，20針


電源電壓
負載電壓 L+
額定值 (DC) 24 V
允許范圍，下限 (DC) 20.4 V
允許范圍，上限 (DC) 28.8 V
輸入電流
來自負載電壓 L+（空載），最大值 40 mA
數字輸入
數字輸入端數量 8
輸入特性符合 IEC 61131，類型 1 是
可同時控制的輸入端數量
所有安裝位置
最高可達 40 ℃，最大值 8
最高可達 60 ℃，最大值 8
輸入電壓
輸入電壓類型 DC
額定值，DC 24 V
對于信號“0” -30 至 +5 V
對于信號“1” 13 至 30V
輸入電流
對于信號“1”，典型值 7 mA
輸入延遲（輸入電壓為額定值時）
對于標準輸入端
從“0”到“1”時，最大值 4.8 ms
導線長度
屏蔽導線長度，最大值 1000 m
未屏蔽導線長度，最大值 600 m
數字輸出
數字輸出端數量 8
短路保護 是
響應閾，典型值 1 A
感應式關閉電壓的限制 L+ (-53 V)
控制數字輸入 是
輸出端的通斷能力
照明負載，最大值 5 W
負載電阻范圍
下限 48 Ω
上限 4 kΩ
輸出電壓
對于信號 “1”，最小值 L+ (-0.8 V)
輸出電流
對于信號“1”的額定值 0.5 A
針對信號“1”的允許范圍 0 至 60 ℃，最小值 5 mA
針對信號“1”的允許范圍 0 至 60 ℃，最大值 0.6 A
針對信號“1”的最小負載電流 5 mA
電阻負載時的輸出延遲
從 “0” 到“1”，最大值 100 μs
從 ”1” 到“0”，最大值 500 μs
2 個輸出端的并聯開關
用于增加功率 否
用于冗余控制負載 是 只有同組輸出
開關頻率
電阻負載時的最大值 100 Hz
電感負載時的最大值 0.5 Hz
照明負載時的最大值 10 Hz
輸出端的總電流（每組）
水平安裝位置
最高可達 40 ℃，最大值 4 A
最高可達 60 ℃，最大值 4 A
導線長度
屏蔽導線長度，最大值 1000 m
未屏蔽導線長度，最大值 600 m
傳感器
可連接傳感器
雙線傳感器 是
允許的閉路電流（雙線傳感器） 最大值 2 mA
等時模式
節拍同步運行（應用程序至端口同步） 否
報警/診斷/狀態信息
報警
報警 否
診斷信息
診斷功能 否
診斷顯示 LED
數字輸出狀態顯示（綠色） 是
數字輸入狀態顯示（綠色） 是
電位隔離
數字輸入電位隔離
在通道之間 是
在通道之間，分組點數 8
在通道和背板總線之間 是 光電耦合器
數字輸出電位隔離
在通道之間 是
在通道之間，分組點數 8
在通道和背板總線之間 是 光電耦合器
絕緣
絕緣測試，使用 DC 500 V
連接技術
需要的前置插頭 20 針
尺寸
寬度 40 mm
高度 125 mm
深度 120 mm
重量
重量，約 220 g
