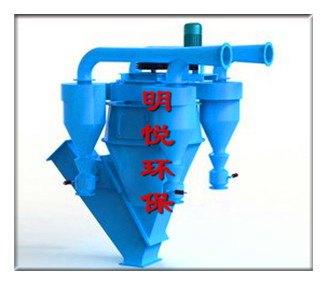

F型陶粒砂/陶鋁砂/陶粒沙專用分級機是我公司技術人員在水泥行業轉子式分級機的基礎上，將平面渦流理論較好的運用在旋風式分級機的基礎上，經多年的研究而開發出來的一種外部循環式帶轉子的改進型分級機。經實踐使用證明，F(xiàn)型陶粒砂/陶鋁砂/陶粒沙專用分級機選粉效率達85%以上，而且細度調節方便、靈活、性能可靠。

二、規格與性能

設備規格

F500

主軸轉速

190－380

處理能力(t/h)

25－40

產品細度(80  μm方孔篩篩余）

12％-20％

主軸電機

型號

Y180M-4

功率(kW)

15

配套風機

型號

C6-48    No8C

轉速

1680

風壓(Pa)

2494

風量(m³/h)

29668

電機功率(KW)

30

三、結構特點及工作原理

          1、性能特點：

            （1）陶粒砂/陶鋁砂/陶粒沙選粉機分級機主軸可以進行無級調速。

            （2）陶粒砂/陶鋁砂/陶粒沙選粉機多級襯板保護延長了主機使用壽命。

            （3）陶粒砂/陶鋁砂/陶粒沙選粉機采用了先進的分瓣式可拆卸籠形轉子，大大節省了維護時間和維護難度。

            （4）陶粒砂/陶鋁砂/陶粒沙選粉機粗粉管和細粉管采用雙聯鎖風閥，大大地降低了漏風率，克服了以前分級機運轉過程中揚塵大的缺點。（1）陶粒砂/陶鋁砂/陶粒沙選粉機采用高拋撒能力撒料盤，強化了撒料與旋流能力，使物料顆粒能充分分散揚起，增強了物料的分級、分散性能。

            （5）陶粒砂/陶鋁砂/陶粒沙選粉機合理調整了選粉區與提升區的部位，提高了選粉效率。

            （6）陶粒砂/陶鋁砂/陶粒沙選粉機采用了新型高效低阻旋風筒，減少氣流阻力，提高微粉收集能力。

          2、工作原理
