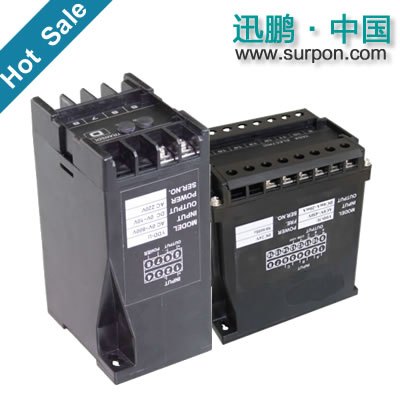

迅鵬GPAN201負序電流變送器

一、概述

負序電流變送器是電量變送器中的一種。電量變送器是一種電網中的電流、電壓、頻率、功率、功率因數、電能等電能參數，經隔離變送成線性的直流模擬信號，是運動裝置、計算機巡檢、自動控制系統必須的模擬量來采集的輸入部件，可廣泛應用于電力系統、工業系統、樓宇系統和其他工煤礦企業等。

二、技術參數

交流輸入：電壓  150V， 300V， 400V，  電流：1A，  5A

輸入負載：電壓互感器PT：≤0.1VA  電流互感器CT：≤0.1VA

允許過載：電壓×2倍標稱值持續；  電流×2倍標稱值持續；電流×10倍標稱值10秒；

精度：≤±0.2%RO

響應時間：≤400ms

輸出電壓：0~10Vdc， 0~5Vdc (負載電阻=輸入電壓/10mAdc)

輸出電流：0~20mAdc，4~20mAdc (負載電阻= 10Vdc/輸出電流)

輸出波紋：≤0.5%RO(峰峰值)

工作環境溫度：0~50℃/小于80%相對濕度（無冷凝狀態）

貯存環境穩定：-20~70℃/小于70%相對濕度（無冷凝狀態）

使用電源：AC220±10%，50Hz  可定制特殊規格（DC12V， 24V， 48V， 110V， 220V±10%）

隔離：輸入/輸出/電源/外殼

電源消耗：DC  約3W， AC約4VA

外殼材質: ABS防火材料

重量：單相約450克，三相越650克，

耐壓強度：AC2KVrms/min

絕緣阻抗：DC500V時大于100  MΩ

外形尺寸：單相119（L）×55（W）×75（H）mm

三相119（L）×109（W）×75（H）mm

安裝方式：35mm標準導軌、底座螺釘安裝

三、型號規格 (準確度等級: 0.5級)
        GPAN201 – 三相三線交流負序電流變送器
        GPAN301 – 三相四線交流負序電流變送器
        GPVN201 – 三相三線交流負序電壓變送器
        GPVN301 – 三相四線交流負序電壓變送器
