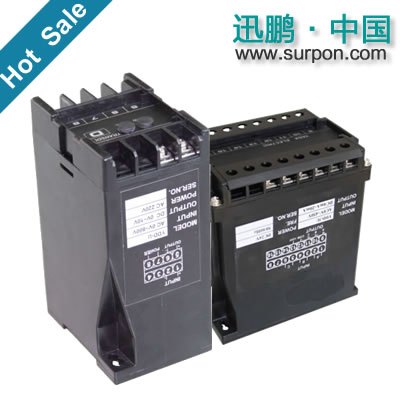

迅鵬YPD有功功率變送器

有功功率變送器是一種將電網中的有功功率隔離變送成線性的直流模擬信號的裝置。

有功功率變送器測量電網中的有功功率，并將有功功率隔離變送成線性的直流模擬信號。

符合標準

GB/T13850-1998、IEC-688適用環境

工作溫度：-10℃~55℃

儲存溫度：-25℃~70℃

相對濕度：≤90%RH，不結露，無腐蝕性氣體場所

海拔高度：≤2500m

技術參數

輸入信號

l 測量范圍：AC 1A、5A，AC 100V、220V、380V

l 過載：

電流：持續1.2倍，瞬時電流10倍/1秒；

電壓：持續1.2倍，瞬時電壓2倍/1秒；

l 頻率：45Hz~65Hz

輸出信號

l 輸出：DC 4~20mA、0~20mA、0~5V、0~10V

l 負載：電流輸出時≤600Ω，電壓輸出時≥1000Ω

工作電源

AC 85V~265V 或DC 100V~350V

溫度漂移系數

精度等級為0.5級時≤200ppm/℃，精度等級為0.2級時≤100ppm/℃

響應時間  < 400ms

絕緣電阻  ≥100MΩ

精度等級  0.5級，0.2級

工頻耐壓  輔助電源/輸入/輸出2kV/1min，50Hz

安裝方式

功率變送器采用標準35mm導軌安裝，或者用螺釘固定

選型

有功功率變送器，可將有功功率隔離變送輸出DC 4~20mA、0~20mA、0~5V、0~10V；標準35mm導軌安裝。

范例

型號：YPD-P3

輸入：電流5A  電壓100V  功率866W
