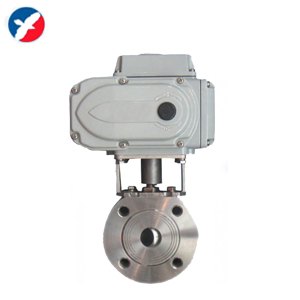

Q971F電動超薄型球閥的詳細資料：
產品型號：Q971F
產品名稱：電動超薄型球閥
產品特點：電動對夾式球閥由JW系列精小型電動執行器與超薄型球閥組成，和普通電動球閥相比具有結構緊湊，體積小，重量輕，摩擦力小，回差小，動作平穩可靠，閥座與端面法蘭距離近，物料滯留少。密封性能優越等特點。通常適用于密封要求嚴格的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用O、V型通道球體結構與電子式電動執行器配套可實現流量的調節。

Q971F電動超薄型球閥主要技術參數：

閥類  傳動方式  連結形式  結構形式  密封面  公稱壓力(MPa)  閥體材料  球閥  9-電動  對夾式  浮動球直通  F-氟塑料
H-合金鋼
PPL  1.6
2.5
4.0
6.4  按表內閥體
材料代號  公稱通徑DN(mm)  15-200  材料代號  C  P  R  主
要
零
件  閥體  WCB  ZG1Cr18Ni9Ti  ZG0Cr18Ni12Mo2Ti  球板  2Cr13  ZG1Cr18Ni9Ti  ZG0Cr18Ni12Mo2Ti  閥桿  2Cr13  1Cr18Ni9Ti  0Cr18Ni12Mo2Ti  密封圈  增強聚四氟乙烯、合金鋼  填料  聚四氟乙烯、柔性石墨  適
用
工
況  適用介質  水、蒸汽、油品  硝酸類  醋酸類  適用溫度  -28℃～300℃  控制型式  開關型/調節型  作用型式  切斷/調節  執行器  型號  JM系列  電源  DC24V、  AC24、  AC110V、  AC220V、  AC380V  Q971F電動超薄型球閥主要外形和連接尺寸單位：

Q971F-16  通徑DN  d  L  D  K  D1  n-Md  f  H  W  mm  in  15  1/2″  14  32  90  65  46  4-M12  2  190  162  20  3/4″  19  38  100  75  56  4-M12  2  195  162  25  1″  24  45  110  85  65  4-M12  2  210  162  32  1  1/4″  29  55  130  100  76  4-M16  3  220  162  40  1  1/2″  38  62  145  110  84  4-M16  3  230  162  50  2″  48  72  160  125  99  4-M16  3  265  208  65  2  1/2″  64  95  180  145  118  4-M16  3  300  208  80  3″  72  120  195  160  132  8-M16  3  325  258  100  4″  95  140  215  180  156  8-M16  3  350  258  125  5″  118  200  245  210  184  8-M16  3  375  258  150  6″  145  225  280  240  211  8-M20  3  420  258  200  8″  200  275  335  295  266  12-M20  3  460  280      結構長度：Q/OLF002-88
法蘭標準：JB79亦可按GB9113、ANSI  B16.5、JIS  B2212
