裁線機系列

Cutting machine

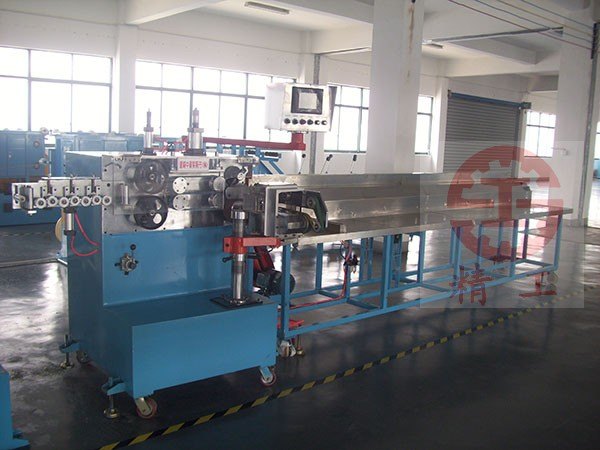

標準型裁線機:
本機自配放線機、張力架，可單獨使用。切斷能力范圍:  圓型線φ4.0mmφ10mm，平型線厚 2.0mm-4mm 寬 5.0mm-10mm，主馬力使用進口馬達，裁線速度可達每分200m，每分最高150條。輸送機的長度可根據客戶需求設定。本機最大特點是在運轉過程中連續裁線。專門適合高速，省人化之裁線工作環境，省時省力高效，必能適合您工作之需求。

連動型裁線機:
本機與押出機配套使用， 切斷能力范圍: 圓型線φ4.0mm- φ10mm， 平型線厚 2.0mm～4mm× 寬 4.5mm～11mm， 內配押出速度連動PC板，自動根據押出線速調整裁線速度，省卻押出收線，放線再裁線工序，主馬力使用進口馬達， 裁線速度可達每分180m， 每分150條。專門適合高速， 省人化之裁線工作環境， 省時省力高效，必能適合您工作之需求.

機型 Model

標準型裁線機 Standard type cutting machine

連動型裁線機 Linkage type wire cutting machine

裁線速度 Cutting speed

每分200m/每分最高150條 200m/min， max 150 strips/min

每分180m/每分最高150條 180m/min， max 150 strips/min

切斷能力 Cutting capacity

圓型線 Round cable φ4.0mm-φ10mm平型線厚 Parallel cable   2.0mm-4.0mm 寬 Width   5.0mm-10mm

圓型線 Round cable φ4.0mm-φ10mm平型線厚 Parallel cable   2.0mm-4.0mm 寬 Width   5.0mm-10mm

最小切除長度 Min.Removal length

600mm

600mm

裁線精度 Cutting precision

±3mm

±3mm

取線方式 Get-line

打線 Fight line

打線 Fight line

給線方式 Cable feeding Way

鐵軸、木軸   iron axes， wooder axes

連動押出機 Woring   extruder

給線軸直徑 Cable feeding axes diameter

(a)700m/m-950m/m (b)900m/m-1050m/m (c)1000m/m-1200m/m

-

使用馬力 Engaged horse

2HP(放線機 Pay-off)， 2HP(主機 Tension rack)，1HP(輸送機 conveger)

2HP(主機 Tension rack)，1HP(輸送機 conveger)

使用電源 Engaged power
