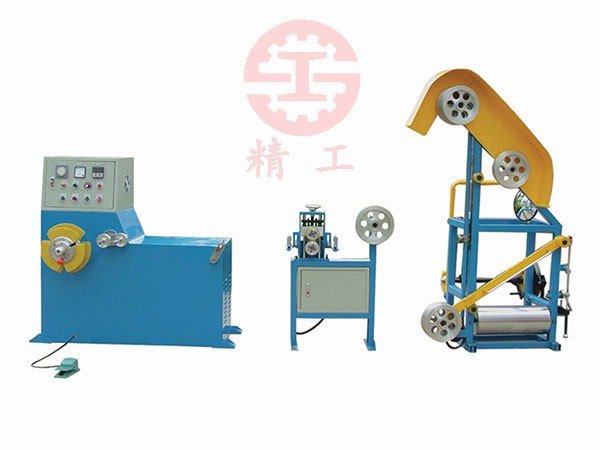

小截面高速成圈打扎機

Small cross section high speed coiling machine

高速自動排線成圈打扎機是上海精工高登線纜設備有限公司新開發的高技術產品，適用于0.5-6mm2電線及小截面電纜的成圈及打扎.該產品生產效率高、排線質量處于國內外同類產品先進水平，與傳統機型相比其主要優點如下：
1、生產效率高、人力成本是傳統機型的20%：
  A：采用自動排線，減少一個操作員
  B：采用自動排線，收線速度是傳統機型的2-3倍
  C：采用快速打扎裝置，成圈后的電線在機臺上捆扎后可輕松快速地取下，減少勞動強動并節約大量時間。
  D：電線面圈、打扎、塑膠薄膜包裝三個工序由一個人完成。
2、排線質量好、并質量穩定：
  A：采用自動排線，排線靠線材本身漲力，可保證排線節距不受線徑大小的影響，使線材排線整齊，排線質量好。
  B：采用自動排線不受人為因素影響，排線質量穩定。

技術參數

機器型號 model

φ630

φ800

放線型式 Pay-off type

有軸式或無軸式自漲力放線 Shaft or shaftless self-tension pay-off

放 線 盤 Pay-off bobbin

φ630mm

φ800mm

排線方式 Traverse method

自動排線 Automatic traverse

自動排線 Automatic traverse

線扎槽數 Wire bundle number of slot

3槽 Three slots

3槽 Three slots

線扎高度 Wire bundle height

30-100mm

30-100mm

主機轉速 rotate speed

0-500RPM

0-360RPM

線扎外徑 Wire bundle outer diameter

《=310mm

《=400mm

電機功率 Motor power

3HP

5HP

線扎內徑 Wire bundle inner diameter

120mm

120mm

每班產量 Per batch output

700扎左右（8小時）About 700 bar (8 hour
