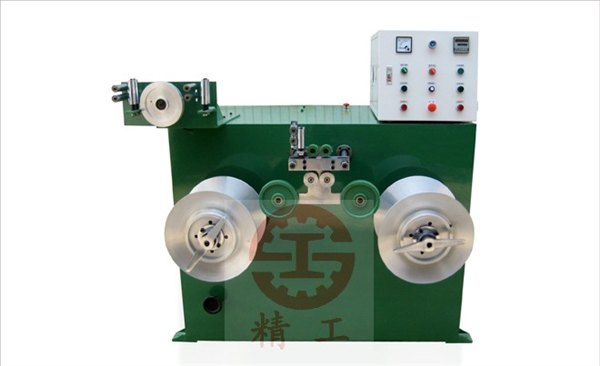

交叉網狀雙軸成圈機

  Cross reticulated double coiling machine

用途：
      本機適用于“五”“六”類電纜及同軸電纜收線、打餅之用，適用于國家線纜包裝之規定，同時符合UL標準中規定的包裝要求，線圈為八字辮子狀。可與押出機儲線架連動收線及單動收線。

性能特征：
      網狀線餅是當前國內、外熱門的電線、電纜成圈形式。本機是本廠應客戶要求成過急并結合我國國情而設計研制的，其結構簡單，性能可靠，經濟實用，操作方便，投入市場以來深受用戶的歡迎。

技術參數 Technical parameter

電機功率 Power

3HP

排距方式

Method of row spacing

通過轉盤和線軸調整

By rotate bobbin and wire bobbin adjustable

排幅 Throw

通過PIV調整  By PIV adjustable

收線長度Take-up length

305m

收線軸 Take-up spool

外徑φ400mmx外寬340mmx內寬200mmx筒徑φ188mm

Outer diameterφ400×Outer width340×inner width200×barrel diameterφ188 (mm)

計米器 Meter counter

米數計可設定數前2米報警，米數計有米到停機裝置及米數自動回零 Meter counter can setting valve before 2m alarm， meter counter have arrived meter shut-down and automatic go zero

剎車離合方式

Method of brake and clutch

電磁離合器  Electromagnetic clutch

機器尺寸 Machine size

(L)1200mm x (W)800mm x (H)900mm

重量 Weight

性能特征：
      使用網絡線CAT5、CAT5e、CAT6線卷繞成空心卷，并可留出線孔。操作介面采用人機介面。客戶必須提供線卷尺寸及包裝紙箱尺寸，由本公司研判治具是否適用。本機如能提供線卷尺寸及包裝箱尺寸，則使用性能更佳。

Performance and features:
      Used the network wire CAT5， CAT5e， CAT6 wire winding into hollow， and can be keep wire holes.  Operation interface using human-machine interface.The customer must provide wire coil size and packaging carton size by our company to analyze the jig is application or not.If you can provide the coil size and packaging carton size， use performance is better.

技術參數 Technical parameter <
