載荷速率加載或等應力速率加載，控制精度高，可靠性好，完全滿足GB/T
詳細信息
一、簡介
測控系統采用高精度數字伺服閥，具有力閉環控制功能，能夠實現等載荷速率加載或等應力速率加載，控制精度高，可靠性好，完全滿足GB/T17617《水泥膠沙強度檢驗方法（ISO方法）》要求，采用微機實現電子測量、自動完成抗壓強度試驗，自動計算和打印報告， 廣泛應用于建筑行業和水泥生產企業。

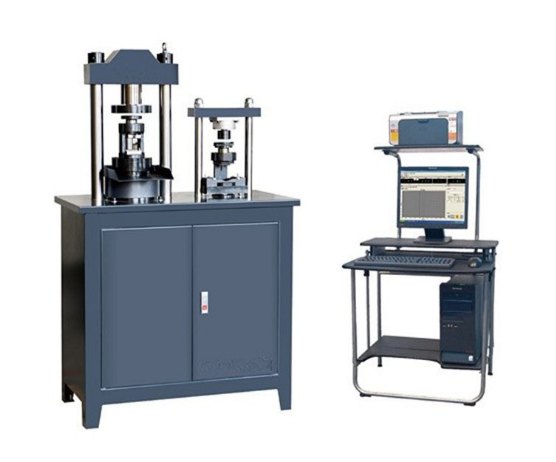

外觀示意圖
二、 液壓系統
本機采用雙油缸，控制精度、測量精度高。油箱內的液壓油通過電機帶動高壓泵進入油路，流經單向閥、高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力的控制。
三、 測力系統
l 采用高精度放大器及A/D轉換器，全程不分檔，實時顯示載荷、峰值、加載速度及強度；
l 采用PID閉環控制策略實現恒速加載，實時顯示加載曲線
l 自動間隔計時和連續試驗；
l 查詢、打印試驗結果靈活方便；
四、軟件描述
（1）主界面
（2）結果查詢
（3）報表模版
五、安全保護裝置
當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
當活塞升起達到上極限位置時，限位保護，油泵電機停機。
六、 主要性能技術指標
名稱
抗壓
抗折
最大試驗力（kN）
300
10
試驗力測量范圍（kN）
20-300
1-10
試驗力示值相對誤差
＜示值的±1%
＜示值的±1%
上下壓板間距（mm）
250
190
活塞行程(mm)
80
60
立柱間距（mm）
120
180
壓盤尺寸（mm）
Φ155
100*170
主機外形尺寸（mm）
900*460*150
————-
電機功率（kW）
0.75
————-
總重量（kg）
450
————-
七、出廠標準配置清單
名稱
數量
備注
試驗機主機
1臺
含雙油缸、電機、油泵、伺服閥
計算機
1臺
聯想品牌商用機
打印機
1臺
噴墨式
測控系統
1臺
——————————
力傳感器
1只
——————————-
電器控制系統
1套
——————————-
水泥抗折夾具
1件
針對水泥標準試塊40*40*160
上下壓盤
1套
——————————-
說明書\合格證\裝箱單
1套
——————————-
八、 技術情報和資料的保密
1. 本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；
2. 我方對用戶提供的技術情報和資料亦應承擔保
