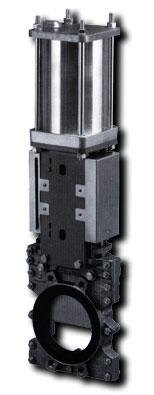

插板閥為穿透式設計閘板與閥座始終緊密接觸密封的閥門。適用于礦山電廠的造紙、石化、礦山、排水、食品等行業。具有多種閥座可供選擇，并根據現場控制要求，配備電動、氣動、液動等執行機構，實現閥門的自動化操作。

設計特色

插板閥設計原理為閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。主要優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。可分為軟密封和金屬硬密封結構。

產品范圍

尺寸：3~20”(DN80~DN500)
壓力等級：100~150Psi(0.6~1.0Mpa)
主體材料：碳鋼，不銹鋼
內件材料：碳鋼，不銹鋼，復合材料
