摘要：根據彎管加工理論、實驗研究和大量實踐， 總結出了對管材彎曲加工成形精度有重要影響的回彈、伸長和成形半徑等參數的確定方法， 并可用智能彎管測量儀測取上述數據， 以用于指導生產。

關鍵詞：　無縫鋼管　彎曲　研究
眾所周知， 管子彎曲加工是彈塑性彎曲， 彎曲回彈后必然會產生彎曲角變小、管件軸線變長和彎曲半徑變大的現象。現代船舶管系零件加工正日益朝著生產流水線發展， 而流水線生產必須采用無余量彎管和先焊法蘭后彎曲加工的生產工藝。在采用上述工藝技術時， 特別是使用數控彎管機后， 如何處理好回彈、伸長和成形半徑的問題顯得更為重要和突出。但長期以來這個難題一直沒有解決好， 為此， 我們通過大量的工作， 總結出了對管材彎曲加工成形精度有重要影響的回彈、伸長和成形半徑的確定方法。



在進行彎管工作之前，必須先算出管子彎曲段的展開長度，并劃出彎曲的始點，以便彎曲后能得到正確的半成品件。

一、90°彎管的計算

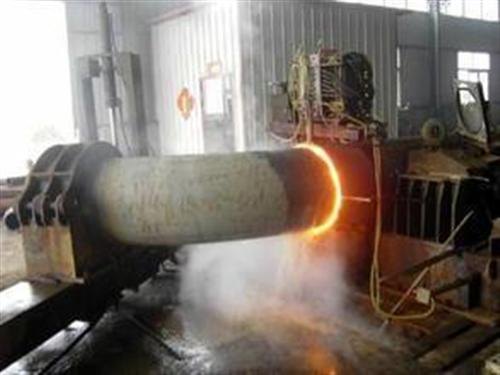

90°彎管在管道工程中應用最廣，其彎曲半徑月因制作方法不同而異。對于冷煨彎管，常取R=(4～6)D；熱煨彎管取R=4D；沖壓彎頭或焊接彎頭，常取R=(1～1．5)D。彎曲半徑確定以后，即可計算出彎曲部分的下料長度，并能確定熱煨時的加熱長度，如圖1-3所示。從圖中可知，管道彎曲后，其彎曲段的外弧、內弧不是原來的直管實際長度，而只有彎管中心線的長度在彎曲前后不變，其展開長度等于原直管段長度。現設彎曲段起止端點分別為a、b，當彎曲角為90°時，管子彎曲段的長度正好是以r為半徑所畫圓的周長的1／4，其弧長用彎曲半徑來表示，即為
