產品簡介：

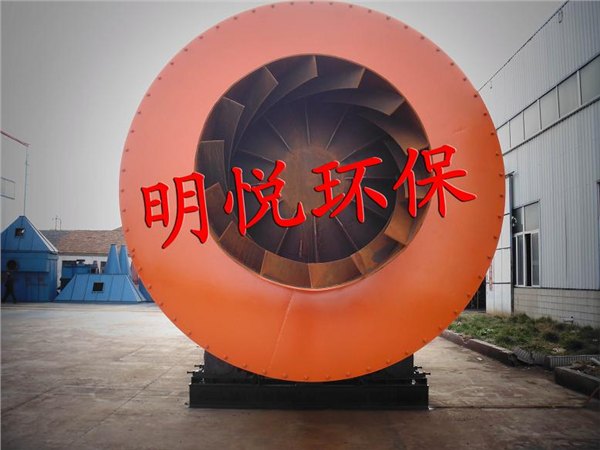

三筒烘干機是一種直接式的回轉式烘干機，主要是由內筒體、外筒體、托輥、輪帶支承裝置、傳動裝置、進料進氣、卸料出氣密封裝置等構成。

三筒烘干機是現今比較先進的技術，主要由兩個不同直徑的同心圓筒安裝一定的數學邏輯和結構形式，彼此組合而來的，它是根據熱能原理使物料在滾筒里面通過不同角度進行旋轉，最后達到烘干效果的。

性能特點：

1、三筒烘干機熱效率高，節能效果顯著。經檢測，熱效率大大超過傳統單筒烘干機50%左右的水平。該設備投產使用后，節煤效果顯著。

2、烘干機理科學合理、高效節能。物料在內筒與熱氣流以輻射、對流、傳導形式進行熱交換，在外筒熱交換以傳導、對流形式并用。

3、該機長度縮短，有利于工藝布置。整機長度比單筒烘干機縮短約40%左右，從而減少廠房的建筑面積，節約工程投資，也更適合于老廠改造的工藝布置。

4、該機采用物料與熱氣流順流烘干工藝，適用范圍廣。它能適應粘土、煤、礦渣、鐵粉等各種原材料的烘干，也適用于冶金、化工等部門的各種散狀物料的烘干。

5、該機結構緊湊。整機水平布置，采用托輪支承，取消了大小齒輪傳動，代之以托輪傳動，使設備安裝更方便、操作更簡單、運行更可靠、運轉率更高。

6、該機的外部表面積比單筒回轉式烘干機減少30%以上，并且外筒對內筒有保溫隔熱作用，外筒表面溫度低，熱損失少，在高效節能的同時，大大改善了勞動環境和勞動條件。

7、多種揚料板設計，角形揚料板與萬字揚料板的有機結合，使物料與熱煙氣交換更加充分，減少了烘干機筒體內“風洞”產生的機理。

8、采用變頻調速，調整筒體轉速，根據入機水分，產量要求，采用適當的轉速，確保下道工序的需求。

工作原理

三筒烘干機主要用于烘干一定濕度和粒度范圍內顆粒物料，如干粉砂漿行業所用的黃砂，鑄造行業用的各種規格型砂，建材水泥行業用的高爐礦渣，小粒度粘土，化工行業用于不起化學變化，不怕高溫及煙塵弄臟的小顆粒物料。根據不同行業對烘干后物料終水份要求，烘干后的物料含水量可以達到1-0.5%以下。

主要技術規范

1、SHφ2.0×4.5m三筒烘干機

項目

單位

規格（m）

外筒直徑

m

2.0

外筒長度

m

4.5

筒體容積

m³

14.13

筒體轉速

Rpm

4-10

礦渣初水分

%

8-10

礦渣終水分

%

1

黃砂初水分

%

8-10

黃砂終水分

%

0.5-1

最高進氣溫度

℃

700-750

生產能力

t/h

黃砂13-17

礦渣10-15

電動機型號

Y2-160M-4

電動機功率

Kw

5.5×2

減速機型號

XWD-5.5KW-8

減速機速比

I

29
